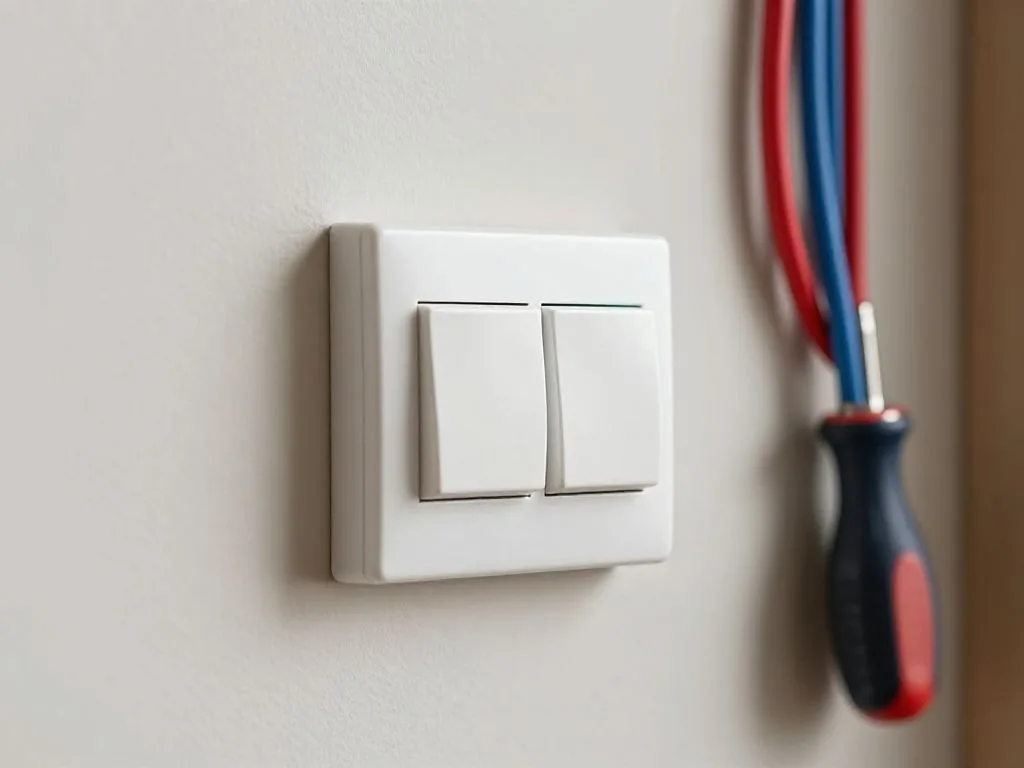

Jak podłączyć wyłącznik światła podwójny? Instrukcja montażu i okablowania

2026-04-26 - By admin

Rate this post

W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na samodzielne wykonywanie prac remontowych i instalacyjnych w domu, umiejętność prawidłowego podłączenia prostych elementów elektrycznych staje się niezwykle cenna. Jednym z takich zadań jest montaż i okablowanie wyłącznika światła podwójnego. Pozwala on na sterowanie dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca – idealne rozwiązanie dla pomieszczeń z kilkoma źródłami światła lub lamp z dwoma trybami świecenia.

Zanim jednak zabierzesz się za pracę, pamiętaj, że elektryczność to nie zabawa. Niewłaściwe podłączenie może prowadzić do poważnych konsekwencji, takich jak porażenie prądem, spięcie, a nawet pożar. Dlatego niniejszy przewodnik krok po kroku ma na celu bezpieczne i prawidłowe przeprowadzenie Cię przez cały proces. Pamiętaj, aby zawsze działać z rozwagą i w razie wątpliwości skonsultować się z wykwalifikowanym elektrykiem.

Spis treści

Bezpieczeństwo przede wszystkim: zanim zaczniesz

Ta sekcja jest absolutnie kluczowa i nie można jej zbagatelizować. Praca z instalacją elektryczną bez odpowiednich środków ostrożności jest skrajnie niebezpieczna. Twoje bezpieczeństwo jest priorytetem!

Odłącz zasilanie: To najważniejszy krok. Zanim dotkniesz jakiegokolwiek przewodu, musisz całkowicie odłączyć zasilanie w obwodzie, nad którym będziesz pracować. Najlepiej jest wyłączyć główny wyłącznik prądu dla całego domu lub mieszkania w skrzynce rozdzielczej. Jeśli wiesz, który bezpiecznik odpowiada za dany obwód, możesz wyłączyć tylko jego, ale zawsze upewnij się, że prąd jest odcięty.
Zweryfikuj brak napięcia: Samo wyłączenie bezpiecznika to nie wszystko. Zawsze użyj próbnika napięcia (lub multimetru) do sprawdzenia, czy w przewodach, z którymi będziesz pracować, na pewno nie ma prądu. Sprawdź każdy przewód!
Używaj narzędzi izolowanych: Wszystkie narzędzia, których użyjesz (śrubokręty, obcinaczki, ściągacze izolacji), powinny posiadać atestowaną izolację ochronną.
Zdejmij biżuterię: Przed przystąpieniem do pracy zdejmij wszelkie metalowe przedmioty, takie jak pierścionki, zegarki czy bransoletki. Mogą one przewodzić prąd i stanowić zagrożenie.
Pracuj w suchym otoczeniu: Nigdy nie pracuj przy instalacji elektrycznej, stojąc w wodzie, na mokrej podłodze lub mając mokre ręce.
Zachowaj ostrożność: Pracuj spokojnie, bez pośpiechu. Dwukrotnie sprawdzaj każde połączenie.
W razie wątpliwości: Jeśli nie masz pewności co do swoich umiejętności lub napotkasz nieprzewidziane trudności, natychmiast przerwij pracę i wezwij wykwalifikowanego elektryka. Profesjonalista zapewni bezpieczeństwo i prawidłowe wykonanie instalacji.

„Bezpieczeństwo w elektryce nie jest opcją, lecz koniecznością. Nigdy nie ryzykuj własnego zdrowia ani bezpieczeństwa domowników dla oszczędności kilku złotych na wezwaniu fachowca.”

Niezbędne narzędzia i materiały

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia i materiały. Ich przygotowanie pozwoli uniknąć przerw w pracy i zapewni płynność montażu.

Nowy wyłącznik światła podwójny: Upewnij się, że jest to model odpowiedni do Twoich potrzeb i pasuje do puszki instalacyjnej.
Śrubokręty: Płaski i krzyżakowy (PH2), najlepiej z izolowanymi rękojeściami. Będą potrzebne do demontażu starego wyłącznika, dokręcania zacisków i montażu nowego.
Próbnik napięcia (neonowy lub optyczny) lub multimetr: Niezbędny do weryfikacji braku napięcia i identyfikacji przewodu fazowego.
Ściągacz izolacji: Ułatwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia miedzianych żył.
Obcinaczki do przewodów: Przydadzą się do przycięcia przewodów na odpowiednią długość, jeśli zajdzie taka potrzeba.
Taśma izolacyjna: Do zabezpieczania nieużywanych końcówek przewodów lub wzmacniania izolacji.
Ostry nóż: Do ewentualnego przygotowania izolacji (z dużą ostrożnością, aby nie uszkodzić żył).
Latarka czołowa lub inna lampa robocza: Zapewni dobre oświetlenie miejsca pracy, co jest kluczowe dla precyzji i bezpieczeństwa.
Ołówki i marker: Do ewentualnego oznaczania przewodów.

Dowiedź się również: jak przyciąć schody strychowe ?

Zrozumienie budowy podwójnego wyłącznika i jego zacisków

Podwójny wyłącznik światła, w przeciwieństwie do pojedynczego, posiada dwa niezależne mechanizmy przełączające w jednej obudowie. Służy do sterowania dwoma różnymi obwodami oświetleniowymi z jednego miejsca. Zrozumienie jego budowy i oznaczeń zacisków jest kluczowe dla prawidłowego podłączenia.

Typowy podwójny wyłącznik posiada zazwyczaj cztery zaciski:

Zacisk wejściowy (fazowy) – oznaczony jako L lub P: Jest to wspólny punkt wejścia dla przewodu fazowego (prądu stałego), który zasila oba przełączniki w wyłączniku. Przewód fazowy z instalacji elektrycznej (zazwyczaj brązowy lub czarny) zostanie podłączony do tego zacisku.
Dwa zaciski wyjściowe (załączane fazy) – oznaczone jako L1 i L2 (czasem 1 i 2, 1′ i 2′ lub strzałki): Są to punkty, z których wychodzi prąd po załączeniu poszczególnych klawiszy wyłącznika. Każdy z tych zacisków zasila jeden, niezależny obwód oświetleniowy (np. jedno światło lub jedną grupę świateł). Przewody idące do lamp (tzw. fazy załączane) zostaną podłączone do tych zacisków.

Wewnętrznie, wspólny przewód fazowy (L) jest rozgałęziony na dwa oddzielne przełączniki. Kiedy naciskasz jeden klawisz, zamykasz obwód między L a L1 (lub L2), wysyłając prąd do pierwszej lampy. Klawisz drugi robi to samo dla L i L2 (lub L1), zasilając drugą lampę. Działają one całkowicie niezależnie.

Ważne jest, aby zawsze sprawdzić schemat połączeń dołączony do konkretnego modelu wyłącznika, ponieważ producenci mogą stosować nieco inne oznaczenia.

Przygotowanie instalacji elektrycznej: rozpoznawanie przewodów

Zanim zaczniesz cokolwiek podłączać, musisz prawidłowo zidentyfikować przewody wychodzące ze ściany (z puszki instalacyjnej). W nowoczesnych instalacjach obowiązuje określona kolorystyka, która znacznie ułatwia to zadanie. W starszych instalacjach kolory mogą być niestandardowe, co wymaga szczególnej ostrożności i polegania na próbniku napięcia.

Standardowe kolory przewodów w instalacjach w Polsce:

Przewód fazowy (L): Najczęściej brązowy, czarny lub szary. Jest to przewód, w którym stale płynie prąd (faza), po wyłączeniu obwodu głównym wyłącznikiem lub bezpiecznikiem. To ten przewód, który zostanie podłączony do zacisku wejściowego (L) wyłącznika.
Przewód neutralny (N): Zawsze niebieski. Przewód powrotny, który zamyka obwód. Przewód neutralny nie jest podłączany do wyłącznika. Idzie on bezpośrednio do lampy lub rozgałęzia się w puszce.
Przewód ochronny (PE): Zawsze żółto-zielony. To przewód bezpieczeństwa, uziemienie, chroniący przed porażeniem w przypadku awarii. Przewód ochronny również nie jest podłączany do wyłącznika. Idzie on bezpośrednio do lampy lub rozgałęzia się w puszce.

W puszce instalacyjnej, gdzie będzie montowany wyłącznik podwójny, powinieneś zidentyfikować:

Jeden przewód fazowy (L): To ten, który dostarcza prąd do wyłącznika. Po sprawdzeniu próbnikiem napięcia (przy włączonym bezpieczniku, oczywiście) to ten, który „zaświeci” próbnik.
Dwa przewody, które idą do lamp: To one będą przenosić załączaną fazę do poszczególnych lamp. W stanie spoczynku (przed podłączeniem) nie powinny mieć napięcia (jeśli faza zasilająca wyłącznik jest odłączona). Zazwyczaj są to również przewody w kolorze fazy (brązowe/czarne), lub po prostu inne kolory niż niebieski i żółto-zielony.

Dowiedź się również: Czego nie lubią mrówki: Skuteczne sposoby na pozbycie się nieproszonych gości

PAMIĘTAJ: Zawsze wyłączaj zasilanie przed identyfikacją przewodów za pomocą wzroku i dotyku. Identyfikację próbnikiem napięcia wykonuj ostrożnie, przy włączonym zasilaniu i tylko dla przewodu fazowego, aby go zlokalizować, a następnie natychmiast wyłącz zasilanie przed dalszymi pracami!

Podłączenie wyłącznika światła podwójnego krok po kroku

Przejdźmy teraz do sedna – właściwego podłączenia wyłącznika. Pamiętaj, aby wykonywać każdy krok z najwyższą starannością i precyzją.

Odłącz zasilanie: Jak już wspomniano wielokrotnie – to podstawa! Upewnij się, że główny wyłącznik lub bezpiecznik obwodu jest wyłączony. Użyj próbnika napięcia, aby potwierdzić brak prądu we wszystkich przewodach w puszce.
Zdemontuj stary wyłącznik (jeśli wymieniasz): Jeśli wymieniasz istniejący wyłącznik, delikatnie podważ osłonę i klawisze. Następnie odkręć śruby mocujące mechanizm wyłącznika do puszki. Przed odłączeniem przewodów zrób zdjęcie połączeń. To będzie cenną pomocą, jeśli będziesz miał wątpliwości. Odkręć zaciski i ostrożnie wyjmij stary wyłącznik z puszki.
Przygotuj przewody: Jeśli przewody są zbyt długie, niechlujne lub uszkodzone, przytnij je do odpowiedniej długości, tak aby swobodnie mieściły się w puszce, ale nie były zbyt krótkie. Następnie użyj ściągacza izolacji, aby usunąć około 10-12 mm izolacji z końcówek każdego przewodu. Upewnij się, że miedziane żyły są czyste i nieuszkodzone.
Podłącz przewód fazowy (L) do wejścia: Zidentyfikowany wcześniej główny przewód fazowy (zazwyczaj brązowy lub czarny, który „zaświecił” próbnik) podłącz do wspólnego zacisku wejściowego wyłącznika, oznaczonego jako L lub P. Dokręć śrubę zacisku mocno, ale z wyczuciem, aby nie uszkodzić przewodu. Pociągnij delikatnie za przewód, aby upewnić się, że jest dobrze zamocowany.
Podłącz przewody wyjściowe do lamp (L1, L2):
- Weź jeden z przewodów prowadzących do lampy (faza załączana) i podłącz go do zacisku L1 (lub oznaczonego jako „1”) na wyłączniku. Dokręć śrubę.
- Weź drugi przewód prowadzący do drugiej lampy (faza załączana) i podłącz go do zacisku L2 (lub oznaczonego jako „2”) na wyłączniku. Dokręć śrubę.
Upewnij się, że każdy przewód jest podłączony do właściwego zacisku i że żaden goły fragment przewodu nie wystaje poza zacisk, mogąc dotknąć innych elementów.
Sprawdź wszystkie połączenia: Raz jeszcze dokładnie sprawdź, czy wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków i czy śruby są mocno dokręcone. Żadne połączenie nie powinno być luźne.
Zamontuj wyłącznik w puszce: Ostrożnie ułóż przewody w puszce instalacyjnej, tak aby nie były zgniecione ani napięte. Wciśnij mechanizm wyłącznika do puszki i dokręć śruby montażowe, które przymocowują go do puszki. Upewnij się, że wyłącznik jest zamocowany prosto i stabilnie.
Załóż ramkę i klawisze: Na koniec zamontuj ozdobną ramkę (jeśli jest oddzielna) i wciśnij klawisze wyłącznika. Powinny one z łatwością wskoczyć na swoje miejsce.

Po wykonaniu wszystkich tych kroków, jesteś gotowy do testowania.

Testowanie instalacji i pierwsze uruchomienie

Po zakończeniu montażu i podłączenia wyłącznika, nadszedł czas na sprawdzenie, czy wszystko działa prawidłowo i bezpiecznie.

Ponownie załącz zasilanie: Udaj się do skrzynki rozdzielczej i ostrożnie włącz główny wyłącznik lub bezpiecznik obwodu, nad którym pracowałeś.
Sprawdź funkcjonalność:
- Naciśnij pierwszy klawisz wyłącznika. Pierwsze światło powinno się zapalić. Jeśli tak, naciśnij go ponownie, aby je wyłączyć.
- Naciśnij drugi klawisz wyłącznika. Drugie światło powinno się zapalić. Jeśli tak, naciśnij go ponownie, aby je wyłączyć.
- Upewnij się, że oba światła działają niezależnie i prawidłowo reagują na wciśnięcie odpowiedniego klawisza.
Monitoruj bezpieczeństwo: Przez pierwsze kilka minut po uruchomieniu, zwróć uwagę na wszelkie nietypowe objawy:
- Iskrzenie: Jeśli zauważysz iskrzenie w wyłączniku, natychmiast wyłącz zasilanie.
- Dziwny zapach: Zapach spalenizny lub topionego plastiku to sygnał alarmowy. Natychmiast odłącz prąd.
- Grzanie się: Jeśli obudowa wyłącznika staje się gorąca, może to wskazywać na złe połączenie lub przeciążenie.
- Nietypowe dźwięki: Brzęczenie lub trzaski to również powód do niepokoju.

Jeśli wszystko działa poprawnie, bez żadnych niepokojących objawów, możesz uznać instalację za zakończoną sukcesem.

Najczęstsze błędy i porady dla początkujących

Unikanie typowych błędów może zaoszczędzić Ci mnóstwo czasu, nerwów i potencjalnych zagrożeń. Poniżej przedstawiamy najczęstsze pomyłki i praktyczne porady.

Najczęstsze błędy:

Niezastosowanie się do zasad bezpieczeństwa: Najpoważniejszy błąd. Praca przy włączonym zasilaniu lub brak weryfikacji jego braku to prosta droga do porażenia.
Pomylenie przewodów: Podłączenie przewodu neutralnego lub ochronnego do zacisków wyłącznika, zamiast fazowego. Wyłącznik kontroluje tylko fazę.
Luźne połączenia: Niedokręcone śruby zaciskowe prowadzą do iskrzenia, przegrzewania się, a nawet pożaru. Są to także miejsca zwiększonej rezystancji, co może obniżać efektywność obwodu.
Zbyt długie lub zbyt krótkie odizolowanie przewodów:
- Za długie: Goła miedź wystaje poza zacisk, zwiększając ryzyko przypadkowego dotknięcia lub zwarcia z innym przewodem czy metalową obudową puszki.
- Za krótkie: Izolacja jest wciśnięta pod śrubę zacisku, co prowadzi do słabego kontaktu elektrycznego i przegrzewania.
Uszkodzenie żył przewodu: Podczas ściągania izolacji ostrym narzędziem łatwo jest naciąć lub zerwać miedziane żyły, co osłabia przewód i może prowadzić do jego przegrzewania.
Nieprawidłowe ułożenie przewodów w puszce: Przewody zgniecione, ostro zgięte lub uszkodzone podczas montażu wyłącznika w puszce.
Brak przewodu ochronnego (PE): Choć wyłącznik nie korzysta z PE, cała instalacja powinna być uziemiona dla bezpieczeństwa. Nigdy nie ignoruj obecności i roli przewodu żółto-zielonego.

Porady dla początkujących:

Zawsze używaj próbnika napięcia: To Twój najlepszy przyjaciel. Używaj go przed, w trakcie i po odłączeniu zasilania, aby upewnić się, że żadne niebezpieczne napięcie nie jest obecne.
Dokumentuj: Zrób zdjęcia istniejącej instalacji przed demontażem. To pozwoli Ci na łatwe odtworzenie pierwotnych połączeń, gdybyś miał wątpliwości.
Organizuj przewody: Przed włożeniem wyłącznika do puszki starannie ułóż przewody, aby żaden nie był zagięty pod ostrym kątem ani zgnieciony. Zapobiegniesz ich uszkodzeniu.
Nie spiesz się: Elektryka wymaga precyzji i cierpliwości. Działanie w pośpiechu zwiększa ryzyko błędu.
Podwójnie sprawdź połączenia: Po dokręceniu śrub delikatnie pociągnij za każdy przewód, aby upewnić się, że jest solidnie zamocowany i nie wysunie się.
Izolacja jest kluczowa: Upewnij się, że cała goła miedź jest bezpiecznie schowana w zaciskach i żadne przewody nie dotykają się wzajemnie ani metalowych części puszki.
Rozważ szkolenie lub pomoc: Jeśli nie czujesz się pewnie, rozważ obejrzenie szczegółowych filmów instruktażowych, konsultację z kimś doświadczonym, a najlepiej – wezwanie elektryka.

Podłączenie podwójnego wyłącznika światła to zadanie, które przy odpowiednim przygotowaniu i zachowaniu środków ostrożności jest w zasięgu zdolności wielu osób. Pamiętaj, że kluczem do sukcesu jest bezpieczeństwo, dokładność i zrozumienie podstawowych zasad elektryki. Powodzenia!
